ISOD-B-P-O系列高 差分信号隔离转换放大器 工业级 压力应变桥 PCB式小体积DIP
发布时间: 2019/1/11 8:48:17 | 524 次阅读
ISOD-B-P-O系列压力应变桥差分信号隔离放大器是一种是将差分信号隔离放大、转换成按比例输出的直流信号的混合集成电路,该压力应变桥隔离放大器 IC 前级可向压力传感器提供一组隔离的高效微功率基准电压源, 后级是国际标准电流(电压)信号输出,该模块内部嵌入了一个高效微功率的电源,向输入端和输出端提供隔离的电源和一个模拟信号输出的光电耦合隔离放大器,并且提供了一个高负载能力40mA的基准电压源输出,该产品大大简化了用户的设计,提高了PCB的空间利用率。由于内部采用了线性光电隔离技术可靠隔离电压3000VDC,相比磁电隔离变换器具较强的抗EMC电磁干扰和高频信号空间干扰特性,产品只需外部加零点和满度调节电位器就可以实现现场模拟信号的隔离转换、放大和传输。产品广泛应用在电力、仪器仪表、医疗设备、称重仪表、工业自动化等工业领域。
ISOD-B-P-O系列隔离放大器产品有PCB板上焊接DIP封装和标准DIN35导轨卡槽接线安装两种规格。
导轨接线安装只需按产品技术资料接线即可,方便用户安装使用。
焊接型的DIP封装只需外接两个多圈电位器进行调节,可提高了PCB板空间利用率。
特征:
-- 低成本、小体积, DIP 24Pin,UL94V-0标准阻燃封装 PCB焊接
-- 只需外接多圈电位器即可实现零点和增益调节
-- 工作电源、信号输入、信号输出间 3000VDC 三端可靠隔离
-- 工作电源:5VDC,12VDC,15VDC,24VDC±10%单电源供电 >5V供电的产品时内部有反接保护。

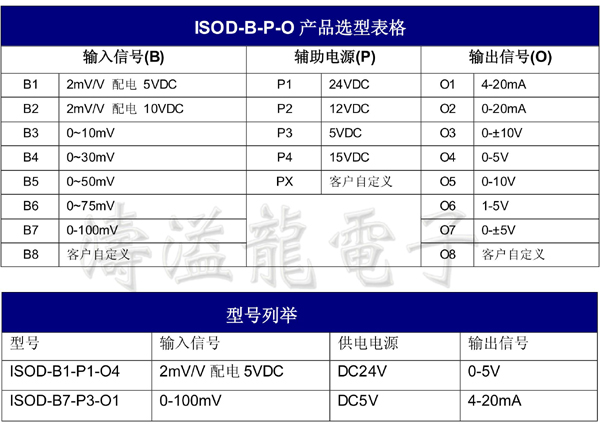

-- 0-2mV/0-10mV/0-20mV/0-±10mV/0-±20mV0~100mV等差分转换及放大
-- 将压力,拉力,重力等传感器信号转换成国际标准的4-20mA/0-20mA/0-10V/1-5V/0-5V 等电流电压信号
-- 可向压力应变送桥传感器提供 5VDC 或 10VDC 基准电压
-- 等级:0.1 级、0.2 级;
-- 全量程极高的线性度(非线性度<0.1%)
-- 有较强的抗 EMC 电磁干扰和高频信号空间干扰特性
-- 工业级温度范围: -25~+85 ℃
应用:
-- 称重传感器信号采集放大与变换
-- 模拟信号地线干扰抑制及信号隔离、采集及远传
-- 工业现场信号远程无失真传输
-- 非电量信号传送
-- 电量隔离测控的工业现场
-- 模拟信号数据隔离、采集及变换
-- 工业现场信号隔离及变换及远程无失真传输
-- 克服工业现场 EMC 电磁干扰
-- 各种传感器接口匹配(采集,放大,远传)
